Sophos XG135 と Sopho sXG UTM Home Editionとか。

念願のXG135をヤフオクでゲット。

ハードウェア

  • シルクでDNB1160と入っており、NEXCOMのDNA 1160がベースぽい。DNB1160-S VER:C
  • ただし二次記憶装置用のI/Fなど、レイアウトはだいぶ違う。 www.nexcom.com

  • 64GBのM.2 2242 -- ADATA IM2S3134N M.2 2242 SSD -- https://www.adata.com/jp/industrial/402?tab=specification
  • mini-PCIxポートあり。
  • シリアルポートもあり。(RJ-45)
  • モニタもあり。HDMI
  • CloudEdge 100 あたりがサーバ用に人気らしいが、Sophosはモニタ出力もあり、こっちの方がお勧め。
  • DIMMがSO-DIMMじゃなくてフルサイズのDIMMで、スロットが2本あった。
    • 6GB載ってた。
    • ADATA AD4X240022G17-BSSE
    • DDR4-2400
    • XG Home EditionはCPU4コア、および 6GB の RAMの制限があるが、それ以外の用途だと使いやすいかも。
    • SATAはパターンはあるのでヘッダを付ければ行けるかもしれない。

Sophos XG Home Editionのインストール

要約

community.sophos.com

試してみた

Detected Sophos Physical Device.
Please get proper installation source.
press y to reboot

と出てインストールが続行できない。

  • SSDを抜いてみたけど同じような表示。
  • 今思えば、SSD抜いてダメだったのはインストール先がないから、という理由だっと思われる
  • Sophosのフォーラムでubuntuでぱーてょしょん削除すれば行ける、という記述があったが、Linux使えないのでFreeBSDを入れてみるも同じ。
  • でも別のSSDを刺したら行けそうな雰囲気だった
  • ということで、やっぱりSSDの内容によってインストールできなくなってるぽい。
  • Windowsパーティションを削除してみる→ダメ
  • Windowsパーティションを削除してみる→いけた

  • 5,6番ポートをLANにさして、5番ポートがhttps://172.16.16.16:4444 , 6番ポートはDHCPC でインストールできた。

  • Centralにも登録出来ました。
  • Home Editionでも台数縛りが無くて好き。

インストール後

  • NICの順番がバラバラで、MACアドレス順ですらないので、
    • 都合二回インストールしたけどバラバラ
    • インターフェイスの名前を付けなおせるので付けなおせばOK。

(RTX)VPNで拠点~センター経由のインターネット接続



センター~拠点間のIPsec-VPNで、拠点からのインターネット接続をセンター経由で行う場合の追加設定。

  • センター側設定で ipsec ike remote address **.netvolante.jp を指定する
  • 拠点はWAN側IPアドレス非固定、Netvolante DNSを使用する。



  • やりたいことはip route default gateway tunnel 1 だけど、それするとつながらなくなる
    • VPNを張りに行く通信がつながってないtunnel1 とかで行こうとして失敗する。
    • VPN関連の通信だけppに流してやる。
    • ついでにNetvolante-DNSの通信もppで。デフォルトポートは2002



設定内容

ip route default gateway pp 1 filter 100001 100002 100003 100004 100005 100006 gateway tunnel 1

# VPNに関する通信(IKE,ESP,NAT traversal)
ip filter 100001 pass * * udp * 500
ip filter 100002 pass * * esp * *
ip filter 100003 pass * * udp * 4500

# L2TP
ip filter 100004 pass * * udp * 1701

# Netvolante-DNS
ip filter 100005 pass * * tcp * 2002

# 名前解決
ip filter 100006 pass * * tcp,udp * 53


センター側追加設定
  • dns host any 相当のもの?ppに抜けるからいいのかもしれない。
  • dns server 8.8.8.8 とかでもいいかも
拠点の追加設定
  • dns notice order dhcp  ーーー?
  • httpd host any
  • telnetd host any

NEAT/3

かつて大阪銀行で使われていたと聞く言語。



-SiegenのコンパイラUNIXでもNEAT/3が動く(February 21, 1990)
--https://techmonitor.ai/technology/ncrs_neat3_programming_language_now_available_in_non_ncr_unix_environments



-https://www.pc-freak.net/files/NCR_ATM_terminals/www.thecorememory.com/NEAT-3.pdf
--NCR Century computers向けに設計された高レベルアセンブリ



-What is Neat3?

--NEAT/3 is a multilevel language targetted at the Century and then Criterion range of mainframes from NCR.

各社UTMアプライアンスの仕様

UTMアプライアンスに別のOSを入れて家で使おう、という趣旨でまとめています。

  • VGAと2.5"のステイなんかがあるとうれしい。
  • ファンレスだとうれしい。熱くなるので静音ファンに交換でもOK。
  • VGAが無いと辛い場合が多い。

StealthOne - G302

  • H/Wメーカー:ADVANTECH
  • H/W機種:FWA-1305
  • ファン:なし

StealthOne - G702

  • H/Wメーカー:ADVANTECH
  • H/W機種:FWA-1305

StealthOne - EP300 (ENDPOINT SECURITY EP300 )

ワイズ - MAILPODⅢ LTB130CN ( )

  • CPU:celeron N2930
  • Freq:1.83
  • Clock:1333
  • Amount:8G
  • 確認最古:2013
  • :AC形状ぶっといミニDINみたいなやつ4pi

STEALTHONE  - ES460( )

  • DB15:あり
  • シリアル:DB9

STEALTHONE  - S900( )

  • DB15:なし
  • シリアル:RJ45

STEALTHONE  - F501j (ルーター )

  • シリアル:DB9

- F201j(ルーター )

STEALTHONE  - F301j(UTM?ルーター? )

  • シリアル:DB9

Venusense - UTM-80E(UTM )

  • DB15:なし

Clavister - E80(UTM・次世代ファイアウォール )

BLUE COAT - SG300-5(UTM proxy? )

BLUE COAT - SG300-10(UTM proxy? )

BLUE COAT - SG300-25(UTM proxy? )

TrendMicrto - ( )

  • DB15:なし
  • シリアル:あり

TrendMicrto - ( )

  • DB15:なし
  • シリアル:あり

TrendMicrto - CE100( )

  • DB15:なし
  • シリアル:あり
  • シリアルコンソールでLinuxを入れたという記事がちょくちょく。

Vario Secure - VCR25wing(utm )

ALEXON - UTM100 std/M( )

  • 確認Lot:2016
  • H/Wメーカー:Sophos
  • H/W機種:SG105

ALEXON - UTM100 std/L( )

  • 確認Lot:2019
  • H/Wメーカー:Sophos
  • H/W機種:SG105

ALEXON - UTM100 std/S( )

  • 確認Lot:2017
  • H/Wメーカー:Sophos
  • H/W機種:SG105

ALEXON - UTM11N7NWPRX( )

  • 確認Lot:2016
  • H/Wメーカー:Advantech
  • H/W機種:DNB120
  • CPU:Atom E3826
  • Freq:1.46GHz
  • DDRn:DDR3 SO-DIMM x1 2GB
  • Amount:1
  • :Internal one 2.5" SSD 64GB

ALEXON - UTM11N7NWPRMX( )

  • 確認Lot:2016
  • H/Wメーカー:Sophos
  • H/W機種:SG105

SOPHOS - XG135 Rev.3(UTM )

NTT(Sophos) - SSB10( )

  • DB15:あり
  • HDD:あり
  • シリアル:DSUB
  • ファン:なし
  • FreeBSD入れた

Advantech NAMB-1330 = Neusoft NSG-01

tl;nr

  • Sophos XG Home Editionを入れようと思ってヤフオクで中古のUTMを買った。
  • Sophos XGは入れられなかった。
  • FreeBSD 13 入れれたけど
  • 筐体は advantech NAMB-1330 ≒ FWA-1330 に近い?
  • 今のところVGA使えてない。

ハードウェア

  •  Neusoft社製 UTM Neteye NSG-01
  •  筐体は advantech NAMB-1330 ≒ FWA-1330 に近い?
  •  FWA-1330をOEM用にカスタマイズしたものと思われる。
  • シルク NAMB-1330 REV.A1 基板裏側
  • VGA端子が無い。VGA1のパターンとVGA2のピンヘッダがあるが、VGA2は使えてない。
  • SATAの電源が組み込み用の奴。
  • -- HDDステイが無い。
  • -- 2GB DDR3L 1600 SO-DIMM
  • -- 2GB mSATA SSD
  • -- BIOSパスワード無し

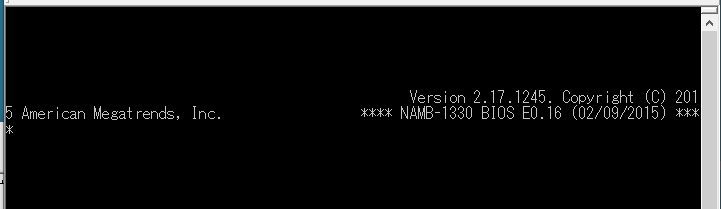

  • -- デフォルトでシリアルコンソール対応。

f:id:tomopo:20220312162850p:plain

miniPCIe

miniPCIeにグラボを刺す奴を試したが認識せず。BIOSの設定かもしれないけど。

VGA2

ピンヘッダ 2mm (ミニQIと言うらしい)。使い慣れた2.4mmじゃ無いので困った。

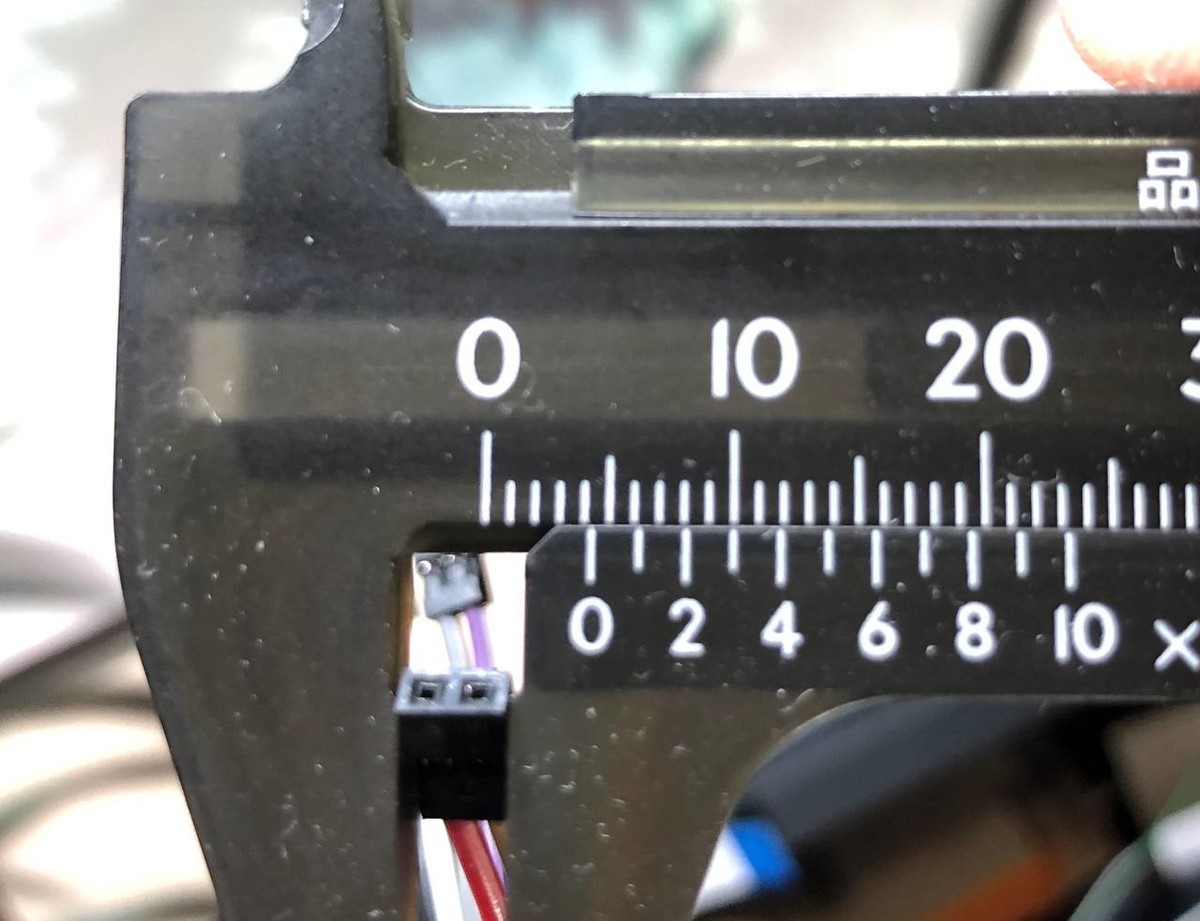

最初aitendoの [商品名]:変換ケーブル(2.54~2.0)(5本入)[CB-S254S20-2P20]       150 円 x  3 個       450 円 を買ったが、2.0mmのコネクタが×2が4.3mmほどあって全部刺さらなかった。

https://www.aitendo.com/product/11986



f:id:tomopo:20220312162151j:plain

共立エレショップで  1.品名:ミニQIケーブル8S-Z 型番:311-331 数量:3 x 価格:¥157 = 合計:¥471 を購入してつないだが認識せず。

BIOSの設定もあるのかもしれない。ピンヘッダは14PINで9番を抜かすパターンと15番を抜かすパターン、いくつか試したけどダメ。誰か教えてください

元々のUTMについて

- http://docsplayer.com/125050583-B6abc8ed4e-ecdf8b9d8cab5caa9d6b8c4cf2e626f6f6b.html

 主机添加192.168.1.0/24网段的IP地址,在浏览器中输入VPN网关缺省管理地址https://192.168.1.100:10443,使用缺省用户名/密码(root/neteye)登录。提示:完成配置后,建议拔掉管理接口的网线。



root/neteye で入れた。linuxのコンソールではなくコマンド選択式的なやつ。

https://192.168.1.100:10443 は試してない。



 CPU: Physical Processor ID: 0
 CPU: Processor Core ID: 1
 CPU: L1 I cache: 32K, L1 D cache: 24K
 CPU: L2 cache: 1024K
 CPU1: Thermal monitoring enabled (TM1)
 CPU1: Intel(R) Celeron(R) CPU  N2807  @ 1.58GHz stepping 08
 checking TSC synchronization [CPU#0 -> CPU#1]: passed.



参考サイト

- https://haruka-note.hateblo.jp/entry/20201215_opensuseinUTM

-- Neusoft NISG3000 を買われてるがハードウェアは同じっぽい。

- https://www.advantech.co.jp/products/6e5d3cbf-5420-4e95-9a4a-9a51d929623b/fwa-1330/mod_d4d54c24-20a9-4e89-80a2-c9259cdee2a4



FreeBSDのインストール

  • RUFASで作ったインストーラーでFreeBSD 13を入れた。シリアルコンソールで起動するが、UEFIを有効にしてるとインストーラーの起動途中でコケる。起動する場合も、シリアルコンソールの上に2行灰色の帯が表示されて、失敗かと思ってリセットしてたけど、そのまま放置して調べ物してたら上がってた。30秒くらい?
  • 参考サイト HalNiの雑記 ではSUSEを入れてるけど、試したけど途中でコケてた。
  • ubuntuもデフォルトのインストーラーではムリだった。

UEFIがらみでダメな時はこんなログがたくさん出る。

efipart_readwrite: rw=1, blk=7827449 size=8 status=2
efipart_readwrite: rw=1, blk=7827449 size=8 status=2
efipart_readwrite: rw=1, blk=7827449 size=8 status=2
efipart_readwrite: rw=1, blk=7827449 size=8 status=2





SS3000ⅡにFreeBSDを入れる

saxa の utm、SS3000ⅡにFreeBSD 13.0を入れる図

  • RAM DDR-3L 1333 SO-DIMM 2GB
  • DISK: innodisk mSATA mini 3ME2 P/N:DEMSM-16GD72SCASN 16GB
  • BIOSはパスワードかかってて入れないので誰か教えてくだsふぁ
  • USBが1ポートしかないのでUSBハブが必要だった
  • SS3000の時は意識しなかったけど、起動順位が変えられないようで(BIOS入れない)、CMOSクリアしてもダメ。ディスクを抜いておいて、USBから起動が始まったらmSATAを挿す、でうまく認識、インストールできた。いいのかそれで。
  • igb0がLAN1。
  • NICはigb0~igb4。



f:id:tomopo:20220124143253p:plain





そのあと

  • rc.conf にlinux_enabled="YES" を書いてリブート
  • # pkg install llinux-c7
  • mount 関連追記
  • # portmaster biology/linux-foldingathome
